VoIP網絡設備
VoIP系統的基本組件：終端、網關、關守、網管服務器、記帳服務器等,下面介紹一下各個組件的功能:
圖1 VoIP系統構成
（1）終端（Terminal）
VoIP的終端可以有多種類型，其中包括傳統的語音電話、ISDN終端、PC，也可以是集語音、數據和圖象于一體的多媒體業務終端。由于不同種類的終端產生的數據源結構是不同的，要在同一個網絡上傳輸，這就要由網關或者是通過一個適配器進行數據轉換，形成統一的IP數據包。在未來，終端的發展趨勢應當是標準和規格統一的，以減少數據轉換帶來的開銷。
（2）網關(Gateway)
網關負責提供IP網絡和傳統的PSTN接口，從而提供廉價的長途通信業務。網關可以支持多種電話線路，包括模擬電話線、數字中繼線和PBX連接線路，并提供語音編碼壓縮、呼叫控制、信令轉換、動態路由計算等功能。
當前普遍采用的網關結構如圖6所示。網關由公用電話網PSTN中繼接口、數字信號處理板DSP、主處理器、全局RAM、以及以太網卡等設備組成。
圖2
VoIP網關結構
PSTN中繼接口連接電話網，利用中繼線（如El或T1）承載用戶數據，主要接續呼叫信息及承載用戶的語音信息。
DSP處理板是網關硬件結構中必不可少的設備。由于ITG要處理實時的語音信號壓縮、DTMF信號的檢測與產生、回波消除等工作，若所有的工作都由主機CPU來完成，則負擔過重，實時性能受到影響，會造成語音質量下降，且同時通信的會話數較少，不能滿足大量用戶通信的要求。采用DSP的好處是所有上述工作都由DSP來實時完成，減輕了主機CPU的負擔，并且DSP能同時提供多個話路，能夠完成雙工的操作。正是DSP的這種作用，才使得網關為普通用戶提供服務成為可能。
快速時分復用總線（MVIP或SC總線）用于連接PSTN中繼接口和DSP處理板，完成兩者之間信息的快速傳遞。MVIP和SC都是公用總線，支持多個不同的時隙，實現同時的通信。
全局RAM主要用于緩存語音信息和信令報文，便于順序重組發送方發送過來的語音信息，使得接收方能夠接收到連續的報文，合成連續的語音，減少了語音抖動的現象，使接收方聽到比較舒服的聲音信號。
（3）、網守（Gatekeeper）（或稱關守、網閘）：
網守是一個能夠?qū)钟蚓W(wǎng)或廣域網的H.323終端、網關或一些多點控制單元提供地址解析、訪問控制、身份驗證、安全檢查、域管理、呼叫控制信令以及呼叫管理等的H.323實體，有時它也具有帶寬控制和管理、路由控制和計費等功能。在一個由關守管理的域內，對所有的呼叫來說，關守不僅提供呼叫控制業務并且起到了中心控制點的作用，在許多場合下可稱之為一個虛擬交換機。
根據業務發展的需要，VOIP的網守可分為三層，它們分別是二級網守、一級網守與頂級網守。

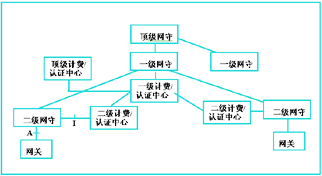

圖3
網守及計費認證中心的分層結構
二級網守是VoIP管理層的基礎，它完成用戶的接入論證；在本二級網守管理范圍內的地址解析，和向上級網守發起超出本二級網守管理范圍的地址解析請求；實現對本網守管理范圍內的資源及資源分配，管理本二級網守管理范圍內網關的每一個呼叫；二級網守是VoIP網中的計費采集點。
一級網守是VoIP網中管理層的中間層，它的任務是完成在本網守管理范圍內的地址解析，一旦它的下層二級網守發現所要求解析的地址已超出它的范圍，二級網守即向它主管一級網守發起地址解析請求，一級網守在收到二級網守解析請求后，如確定在它可以的解析范圍內，它立即完成解析（如不考慮網關資源的平衡問題，一級網守直接完成地址解析功能；如要考慮網關資源平衡問題，則轉發給相應二級網守，由二級網守解析后，再逐層轉發，但從實際出發，網關端口的資源平衡不應由網守來處理），然后將結果回傳給二級網守以完成本次地址解析。如一級網守確認該地址解析請求已超出其解析范圍，則向其頂級網守發出解析請求，如果其快速存儲器中存有能解析該地址的網守地址，則一級網守可向相應網守（可以是其它一級網守，也可以是其它二級網守）發出地址解析請求。
頂級網守是VoIP網中管理層的最高層，它的主要作用完成本運行者中最高層地址解析，當?shù)刂吩谝患?jí)網守?zé)o法實現解析時，一級網守將向頂級網守發起地址解析請求，如果是同一運行者之間的地址解析，頂級網守將向發出請求的一級網守傳送可以完成該次地址解析網守地址（可以是一級網守，也可以是二級網守），如果要解析地址不是同一運行者之間的地址則回傳本頂級網守地址，呼叫將迂回（頂級網守）進行。頂級網守除了要實現頂級地址解析外，還要負責不同運行者之間（包括國內與國外）呼叫迂回處理，即它要具有呼叫處理和計費的能力。頂級網守向另一個運行者的頂級網守請求地址解析，另一個運行者將向發出請求的頂級網守傳送可以完成該次地址解析的網守地址，從而實現地址解析過程。
同樣，根據業務發展的需要，用戶接入認證也可分為三級，二級認證中心是VoIP網中最下層的認證機構，一般來說它與二級網守配合，完成二級網守覆蓋范圍內的用戶接入認證。接入認證分為二類，一類為儲值卡用戶的接入認證，這一般與發卡范圍相適配，發卡機構一般擁有用戶認證中心；另一類用戶為主叫記費用戶，二級認證中心一般與二級網守所管范圍的電話用戶數據庫相配合，在二級認證中心完成認證的用戶是本地用戶；在二級認證中心無法完成認證的用戶為漫游用戶。一級認證中心是二級認證中心的上一級認證中心，當二級認證中心中無法完成認證的用戶，則由二級認證中心向一級認證中心發起認證請求，一級認證中心管理著若干個二級認證中心，同時它也匯集這一些二級認證中心的全部用戶數據，只要用戶的認證范圍在一級認證中心匯集用戶數據范圍之內，一級認證中心即可完成用戶的認證。從而完成在一級網守管轄范圍內的認證漫游工作。當一級認證中心也無法完成用戶的接入認證時，一級認證中心將向頂級認證中心發出認證請求，頂級認證中心不象一級認證中心，它不存放用戶數據，而只是存放指向其它一級認證中心的指針數據，及其它一級認證中心要求的令牌（密鑰），頂級認證中心根據一級認證中心的請求確定能完成認證的另一個一級認證中心，將該地址及相應令牌（有一定有效期）發給一級認證中心，一級認證中心在獲得該信息后即向另一個一級認證中心發出認證請求，從而完成認證的漫游過程。
（4）、管理服務器
管理服務器是為網絡管理人員提供的管理工具，可以實現對VoIP網絡體系中各種組件的管理工作。網管服務器提供良好的用戶界面，使網管人員可以方便地控制所有的系統組件，包括網關、關守等。網管服務器的功能包括，設備的控制及配置，數據配給，撥號方案管理及負載均衡、遠程監控等。
（5）、記帳服務器
記帳服務器的功能是對用戶的呼叫進行費用計算，并提供相應的單據和統計報表。記帳服務器可以由VoIP的制造提供，也可以由第三方廠商制作，前提是IP制造商開放其軟件的數據接口。
關鍵技術
對于Internet這樣的無連接數據網絡是沒有業務質量保障的，必然會存在分組丟失、失序到達和時延抖動的情況。這樣，就必須采取特殊的步驟來保障一定的業務質量。例如，高層協議TCP提供了流控和差錯恢復，但會產生顯著的時延和時延抖動，因而在此環境中，TCP就不可用作第三層協議。多媒體數據傳輸都采用UDP傳輸協議。由于UDP只是提供了一個基本的傳輸手段，而多媒體傳輸應用需要多媒體編碼類型、同步時標、分組序列號等參數，以及一定程度的業務質量保障，因而提出了實時傳輸協議RTP和實時傳輸控制協議TRCP。主要的技術分5類：
·信令技術：包括ITU-T
H.323 和IETF會話初始化協議SIP[4]（Session Initation Protocol）兩套標準體系，還涉及到進行實時同步連續媒體流傳輸控制的實時流協議TRSP。
·媒體編碼技術：包括流行的G.723.1、G.729，G.729A話音壓縮編碼算法和MPEG-II多媒體壓縮技術。
·媒體實時傳輸技術：主要采用實時傳輸協議RTP。
·業務質量保障技術：采用資源預留協議RSVP和用于業務質量監控的實時傳輸控制協議RTCP來避免網絡擁塞，保障通話質量。
·網絡傳輸技術：主要是TCP和UDP。
|
